Wie du bei der Montage an der Kettenstrebe (KSA) am besten vorgehst und worauf du dabei achten solltest, zeigen wir dir Schritt für Schritt in unseren Anleitungen und im Montagevideo.
Beachte auch alle Hinweise und Tipps in unserer Gebrauchsanleitung und lese diese sorgfältig vor der Anwendung durch!

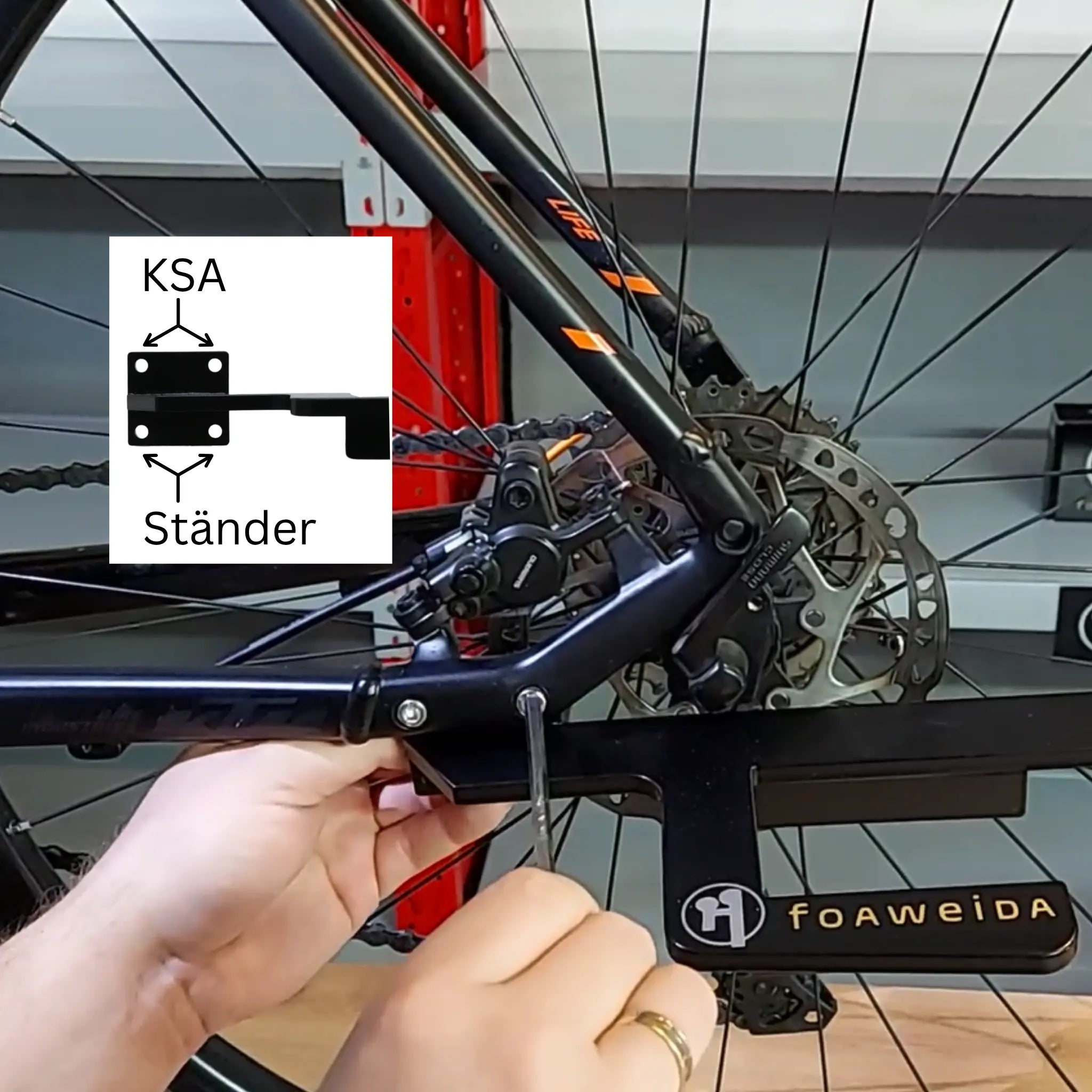

SCHRITT 1
Montiere das Foaweida Mitnehmsystem an der linken Kettenstrebe (KSA Aufnahme) deines Fahrrads oder E Bikes.
Wenn du einen Fahrrad Hinterbauständer verwendest, schraube diesen an den unteren Lochbohrungen am Foaweida® Mitnehmsystem wieder an.

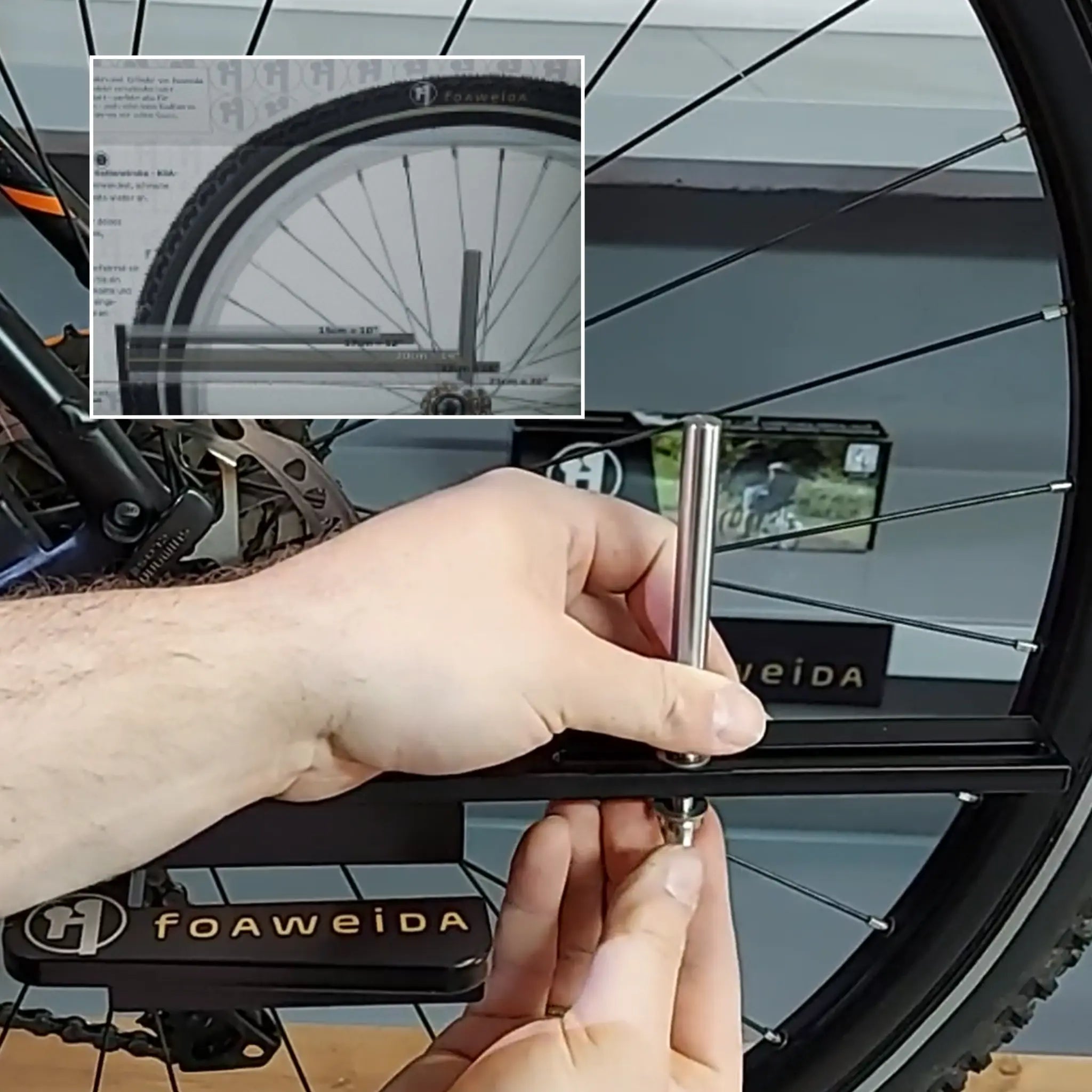

SCHRITT 2
Positioniere den Foaweida Edelstahl Pin im Langloch deines Mitnehmsystems und stelle ihn auf den Reifendurchmesser des Kinderfahrrades ein.
Messe dazu den Abstand von der Reifenvorderkante bis hinter die Radnabe des Kinderfahrrads, z.B. ca. 20 cm bei 14" Reifengröße. Eine Tabelle mit ungefähren Maßangaben je Zollgröße findest du im Versandkarton.

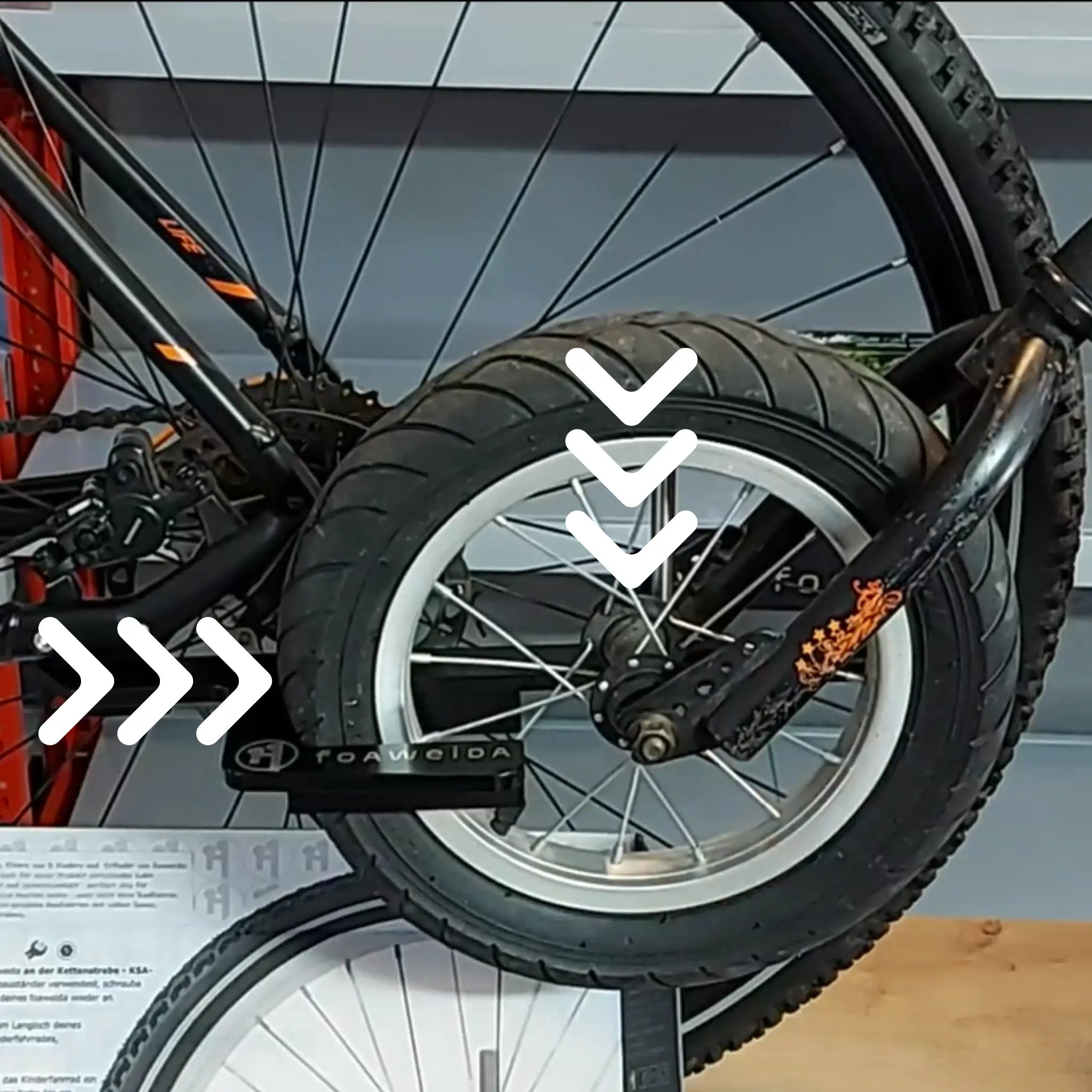

SCHRITT 3
Feinjustierung - Klicke das Kinderfahrrad von oben mit leichtem Druck ein. Prüfe, ob die Festlegung stabil ist und der Vorderreifen ausreichend festgelegt ist. Positioniere den Foaweida Pin gegebenenfalls einige mm nach vorne oder nach hinten.
Du hast alles richtig gemacht, wenn:
In diesem Video zeigen wir Schritt für Schritt die Montage des Foaweida Mitnehmsystem an der Kettenstrebe (KSA) am Fahrrad oder E Bike.
Ja, mit Hilfe der Schritt für Schritt Anleitung und der Gebrauchsanleitung ist die Montage einfach und schnell durchführbar.
Lege dir einen Inbus 5, einen 10er und einen 13er Gabelschlüssel sowie ein Maßband und eine Zange bereit.
Die Gebrauchsanleitung steht zum Download auf der Website bereit. Ein QR-Code zum Scannen befindet sich auf der Produktverpackung.
Zur Montage von Foaweida an der KSA legen wir standardmäßig je 2 Edelstahl-Zylinderschrauben M6x20mm, M6x25mm und M6x30mm inkl. Beilagen und Sicherungsmutter in Edelstahl bei.
JA, dein Ständer (Hinterradständer, Hinterbauständer) ist weiterhin uneingeschränkt nutzbar. Er wird an den unteren Lochbohrungen des Foaweida Mitnehmsystems wieder aufgeschraubt. Eventuell muss der Hinterradständer in seiner Länge neu eingestellt werden. TIPP: die meisten Hinterradständer können durch Einschraub- oder Drückmechanismen in ihrer Länge variiert werden. Zur Montage des Hinterbauständers verwende bitte jene Schrauben, mit denen der Ständer am Rahmen montiert war.
Um den Pin an der richtigen Stelle im Langloch zu positionieren, musst du den Abstand von der Reifenvorderkante bis hinter die Radnabe des Vorderrades deines Kinderfahrrades messen. Positioniere den Foaweida Pin an dieser Stelle im Langloch. Zur Orientierung findest du auch eine Tabelle mit Maßangaben je Zollgröße in der Produktbeschreibung und im Versandkarton.
Es kann folgende Ursachen haben, wenn sich der Foaweida Pin lockert: 1) Nicht fest genug verschraubt: Besonders bei Verwendung der Flügelmutter kommt es vor, dass diese nicht fest genug angeschraubt ist, wenn die Griffkraft nicht ausreicht. Wechsle in diesem Fall zur Sicherungsmutter und befestige diese lt. Gebrauchsanleitung. 2) Zu fest verschraubt: Werden die Anzugsdrehmomente (lt. Gebrauchsanleitung) überschritten, kann es zum Überdrehen kommen. Meist werden dabei die Beilagen verbogen oder das Gewinde überdreht. Bitte wechsle beschädigte Teile aus und schraube alles unter Einhaltung der Anzugsdrehmomente wieder zusammen. 3) Falsche Position – Foaweida Pin ist zu weit vorne im Langloch positioniert: Wird der Pin zu weit vorne positioniert, ist die Gegenkraft, die auf die Reifenauflage ausgeübt wird, zu stark. Das führt entweder dazu, dass der Vorderreifen wieder nach oben oder der Pin nach hinten gedrückt wird. Den Pin in diesem Fall einfach ein paar Millimeter weiter hinten im Langloch positionieren.
Der Foaweida Pin hat einen Durchmesser von 1 cm. Sollte innerhalb der Gabel des Vorderreifens weniger als 1 cm Platz sein, so kann man Distanzscheiben an beiden Seiten einlegen, um etwas Platz zu gewinnen. Dazu muss man den Reifen von der Gabel abschrauben und passende Distanzscheiben seitengleich an der Achse aufstecken. Dann wird die Gabel wieder auf den Vorderreifen aufgesetzt - sodass sich die Distanzscheiben innerhalb der Gabel befinden - und mit den Radmuttern festgeschraubt.
Das Kinderfahrrad oder Laufrad ist im Foaweida Mitnehmsystem stabil und sicher festgelegt, wenn es an folgenden drei Punkten aufliegt: 1) Radnabe des Kinderfahrrads liegt an der Nabenauflage des Foaweida Mitnehmsystems satt auf 2) Foaweida Pin (Nabenanschlag) liegt hinter der Radnabe des Kinderfahrrads auf und drückt den Reifen gegen die Reifenauflage 3) Der Vorderreifen des Kinderfahrrads liegt an der Reifenauflage satt auf und ist elastisch eingedrückt. Durch die herrschenden Fliehkräfte wird das Kinderfahrrad beim Fahren zusätzlich stabilisiert und senkrecht gehalten. Hinweis: Unzureichender Reifendruck, sehr tiefe Reifenprofile oder stark verschmutzte Reifen können die Stabilität negativ beeinflussen.
Die Rahmenschutzfolie ist für jene Bereiche vorgesehen, die beim Gebrauch beansprucht werden und ohne entsprechenden Schutz eventuell Kratzer oder Gebrauchsspuren erfahren können. Rechte Innenseite der Gabel des Vorderreifens des Kinderfahrrads oder Laufrads Bereich an der Kettenstrebe des Fahrrads oder E Bikes, an dem das Foaweida Mitnehmsystem montiert ist.
Ja, die Rahmenschutzfolie ist speziell für Fahrräder gemacht und lässt sich nach Gebrauch rückstandslos entfernen.
Das Foaweida Mitnehmsystem funktioniert nach dem Nachläuferprinzip. Das Kinderfahrrad oder Laufrad läuft mit Lenkfreiheit hinter dem Fahrrad oder E Bike her – ähnlich wie bei einem Fahrradanhänger. Aus diesem Grund benötigt es auch einen gewissen Kurvenradius, um stabil zu bleiben. Alle Kurven, die man beim Fahren mit einem Fahrrad gefahrlos wählen kann, funktionieren auch mit in das Foaweida Mitnehmsystem eingeklicktem Kinderfahrrad oder Laufrad. Zu enge Radien, z.B. beim Schieben oder Umsetzen, müssen mit Bedacht gewählt werden, um ein Umkippen des Kinderfahrrads oder Laufrads zu vermeiden.
